數控雕刻機如何調整對角線精度

數控雕刻機因其高精度、操作簡單、既能雕刻又能切割的特征被越來越多的應用于各個領域。很多行業加工生產過程中都需要數控機床的幫助來配合加工不同的產品和實現不同的工藝要求。例如最常應用的有家居裝修行業、廣告行業、木質工藝品行業、模具加工行業等。

既然是應用于工業生產，用戶必然對數控雕刻機的精度有很高的要求。機器的加工精度一方面和配置有關，比如床身結構、系統穩定性、驅動電機的類型、導軌絲杠質量等等。另一方面就是雕刻機生廠商車間技工的裝配因素，并且裝配因素在機器精度方面的影響占有很大的比重。同樣的配件，不同的工人生產出來的雕刻機也都存在不同。

因此在您購買數控雕刻機時，除了價格因素，生廠商的實力和售后服務也需要在您的考察范圍之內。高品質的機器能夠保證您在使用過程中，不會浪費多余的維修時間和維修成本。

那么說到雕刻機精度，還有一個因素是非常重要，就是參數設置。數控木雕機進行參數設置時，如果調試不準確，將會導致機器精度出現誤差。對于數控木工機來說，一般最常遇見的就是對角線精度問題。對角線一旦不準，生產出來的產品肯定不合格。例如您想加工一個正方形工件，結果成品可能是一個平行四邊形；或者您想加工一個正圓形，結果成品是一個橢圓形，這完全不符合想要的尺寸和精度。因此，正確的調整對角線精度對于雕刻機的基礎使用非常重要。接下來為您介紹Syntec控制系統如何測量和調整對角線。

SYNTEC 調整對角線

注意：調整都需要通過 MPG 模式來完成

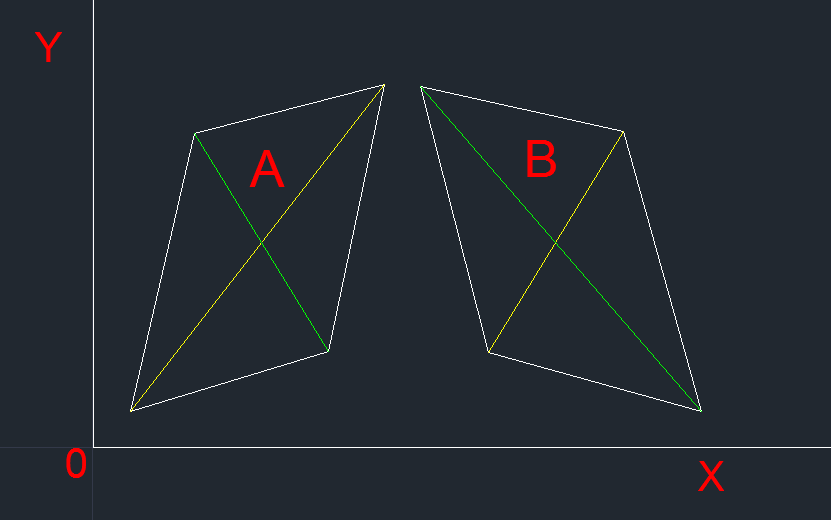

1. 在一塊板上銑一個大矩形或標記四個矩形角點，測量每個角點之間的精確對角線，檢查它轉向哪種情況，A或B。

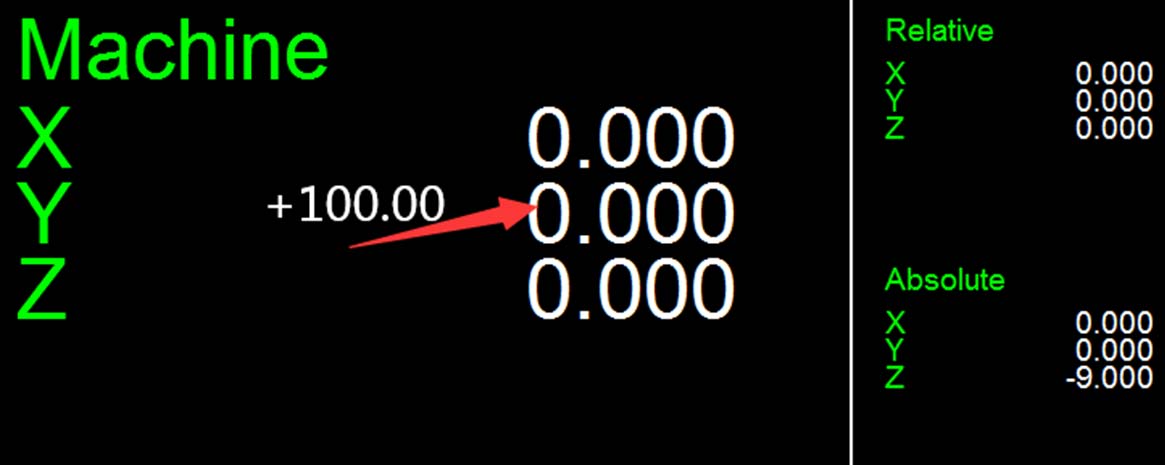

2. MPG 將 Y 移動到機器 Y +100.000。

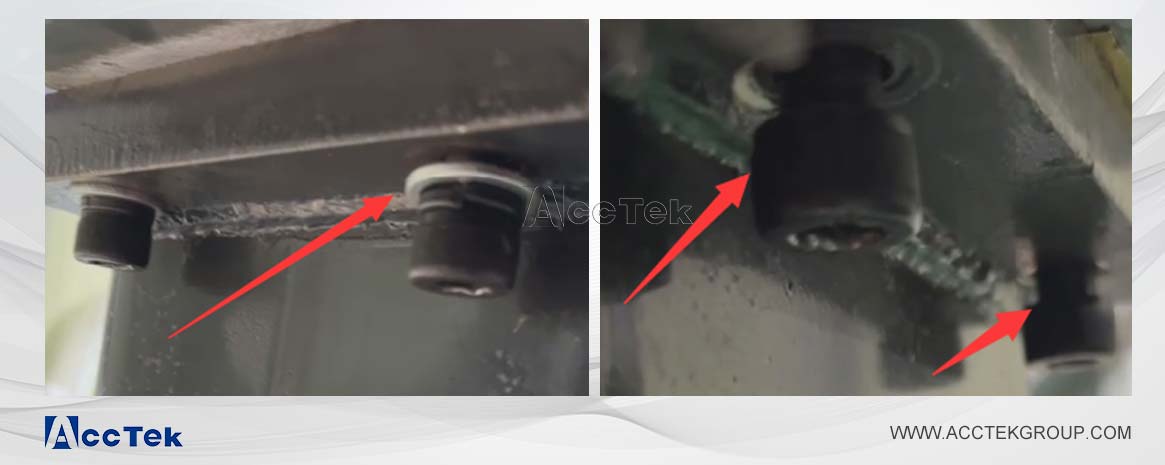

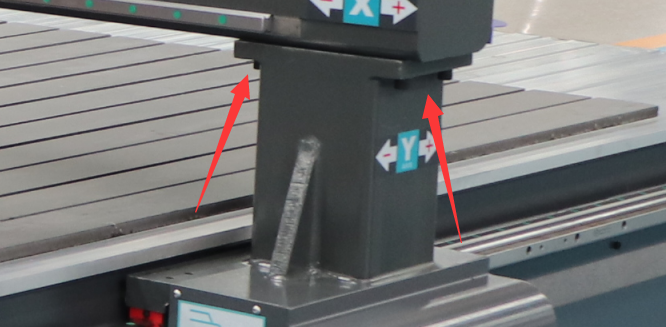

3. 松開每個側門架 3 個螺栓，一個帶墊圈，兩個不帶。

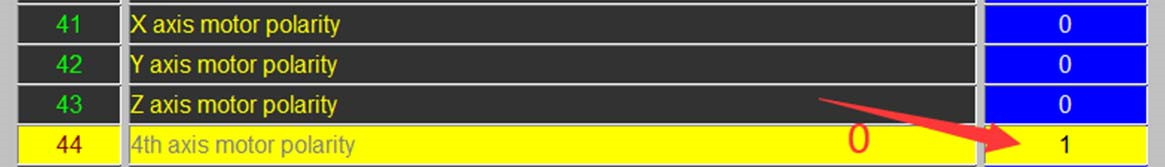

4. 將參數索引 44 從 1 更改為 0。

注意：更換后，兩臺 Y 側電機運行方向相反。

5. 如果您的對角線是案例 A，并且黃線比綠線長 5 毫米。

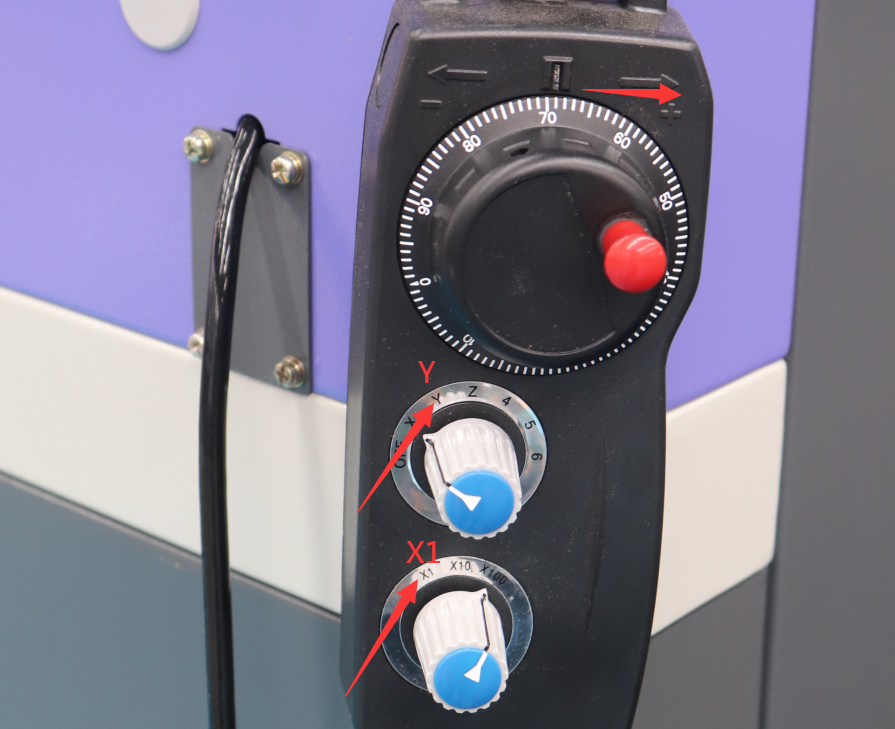

將手脈調整到 Y 和 x1，順時針方向緩慢點動，直到屏幕顯示 Machine Y +102.000。

然后必須將參數 44 改回 1。

只需固定兩側墊圈螺栓并再次測試對角線。

6.如果你的對角線是案例 B，并且綠線長5mm，那么MPG逆時針方向點動到機器+98.000。

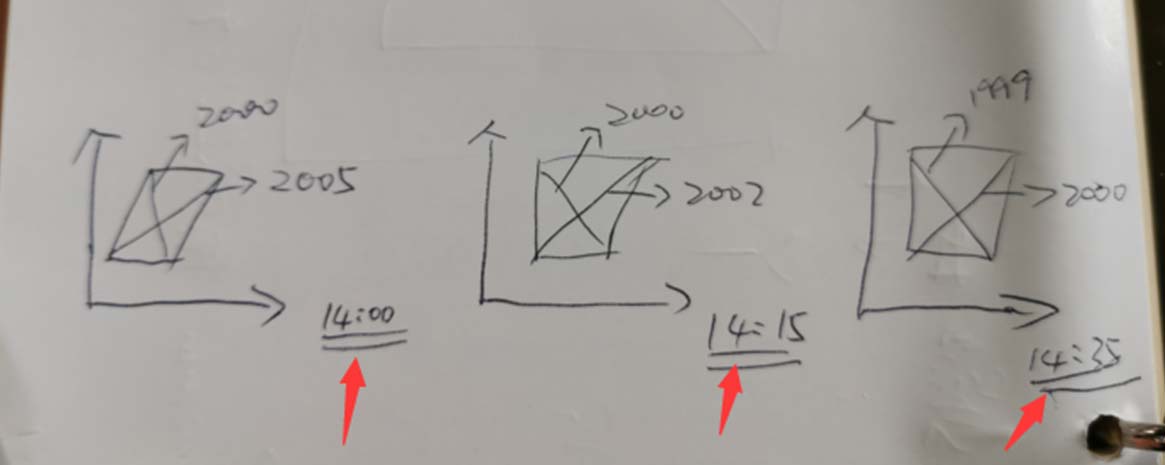

7. 調整對角線是一項微妙的工作，最好記下每次測量和跟蹤時間，這通常需要幾次調整。

8. 全部完成后請固定所有螺栓緊固。

木工數控雕刻機的參數設置是非常重要的，如果參數調試不正確，將會導致操作不正常，更嚴重可能會造成機器損壞出現故障。如果您在使用數控木工機時遇到問題，ACCTEK CNC建議您不用隨意調試參數。您可以聯系數控雕刻機制造商，在技術工程師的指導下進行調試操作。
